블루투스 메시의 경우 상업용, 산업용과 같은 대규모 공간에 적합한 솔루션입니다. 무선 컨트롤러가 설치된 모든 조명이 중계기 역할이 가능하여 조명의 제어 신호 릴레이가 가능하며 이는 대규모 공간에서 이점을 가집니다. 기존 중앙집중방식과 달리 분산방식으로 신호가 도달하기 어려운 지역없이 우회 및 릴레이하여 제어가 가능합니다.

저희 제품의 경우 표준 Bluetooth mesh 규격을 지키고 있습니다. Bluetooth는 SIG의 표준이며 Bluetooth를 사용하는 다양한 센서와 간단한 프로토콜 작업만으로 호환이 가능합니다.

저희는 조명설계, 네트워크 자동구축, 운영 및 모니터링 가능한 소프트웨어를 보유하고 있습니다. 플래너는 도면을 업로드하고 자체 프로젝트 관리, 조명 그룹 설정, 센서설정이 가능합니다. 오토파일럿은 플래너 이후 현장에서 클릭만으로 네트워크 자동세팅과 시운전이 가능합니다. 대시보드의 경우 조명 및 센서의 모니터링, 유지보수가 가능합니다.

조명마다 블루투스 메시 컨트롤러가 들어가며, 조명과 조명사이의 거리는 최대 100m이지만, 네트워크 테스트 결과 안정적인 제어를 위해서 20~30m로 제한을 두고 설치를 진행하고 있습니다. 또한, bluetooth mesh 방식이기 때문에 조명 혹은 센서가 근처에 있으면 네트워크 릴레이가 가능하여 확장 가능하며, 최대 한번에 200개 까지 제어가 가능합니다.

일반 LED 조명에서 조명제어시스템 구축을 했을 경우 (밝기 변환되는 조명) 평균 20~25% 절감이 가능하며, 대규모 공간의 경우 더욱 절감률이 향상됩니다. 만약 밝기 변환이 불가능한 조명의 경우 CCL-Z1-M 모델을 활용하여 불필요한 공간에서의 격등제어와 스케줄 제어를 활용해 추가적인 에너지절감이 가능합니다.

무선 컨트롤러를 조명에 연결후 dashboard 접속을 통해 조명의 배치 및 그룹 설정이 가능합니다. 현장에서는 자동화 s/w인 autopilot을 다운로드후 프로젝트를 불러와 네트워크구성 및 운영시나리오 등록 버튼만으로 대규모 공간에서 네트워크 세팅이 가능합니다. 비전문가도 메뉴얼 교육만으로 현장에서 조명 네트워크 구축이 가능합니다.

CCL-Z1-M 모델의 경우 내부 릴레이를 통해서 밝기 변환이 되지않는 기존 조명에도 활용이 가능합니다. 격등 제어를 통해 에너지절감 달성이 가능하며, 실내 50W 이하의 모든 조명에 호환 가능합니다.

무선 컨트롤러는 디밍 방식에 따라 0-10v 컨트롤러, pwm 컨트롤러로 구성됩니다. 먼저 조명의 컨버터 규격을 확인하고 조명의 밝기 조절방식이 0-10v인지 pwm 인지 확인합니다. 0-10v 컨트롤러: CCL-Z1-M, CCL-Z2-M, CCL-Z2 (실외용 제품) PWM 컨트롤러: CCL-P3, CCL-P4-M

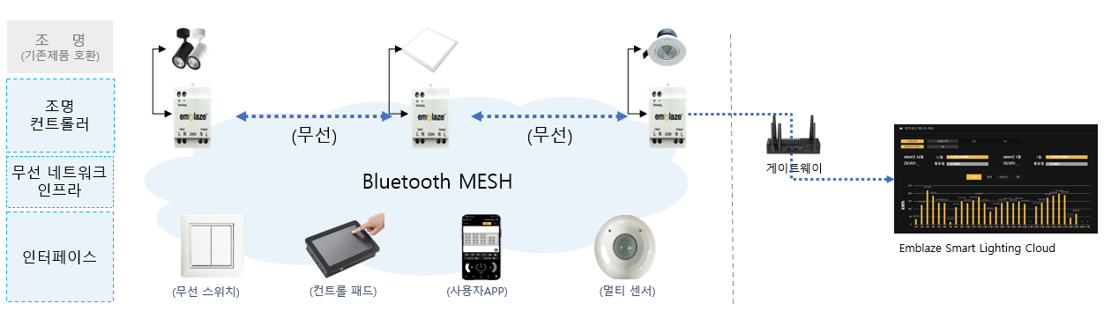

조명제어 시스템을 구현하기 위해서는 조명에 연결되는 블루투스 메시 컨트롤러와 조명의 배치계획을 설계하는 dashboard, 네트워크를 자동으로 구성해주는 Autopilot 애플리케이션, 직접 조명 제어가 가능한 LightingPad 애플리케이션으로 구성됩니다. 옵션으로 물리적인 스위치와 인체감지 및 조도센싱이 가능한 센서로 구성되며, 게이트웨이를 설치하여 모니터링과 유지보수가 가능합니다.

A. 네오스텍 쇼핑몰에 접속하셔서 필요한 부품을 간편하게 구매하실 수 있습니다. https://smartstore.naver.com/emblaze

전용 온라인 쇼핑몰에서만 구매하실 수 있습니다. (※ 오프라인 매장 판매는 진행하지 않습니다.) 구매처 - https://smartstore.naver.com/emblaze
